FSJ-XM型 阀瓣和闸板行星研磨机
- 联系我们
- 电话：0577-6795 8399
- 传真：0577-6795 8397
- 邮箱：yjsyjx@126.com
- 网址：www.
技术性能与特点
阀板和阀座密封面研磨运动轨迹，既有公转又有自转，密封面研磨表面粗糙度可达Ra0.8μm，吻合度≥80%；
操作灵活轻便，劳动强度低，一人可值守多台设备，生产效率高。

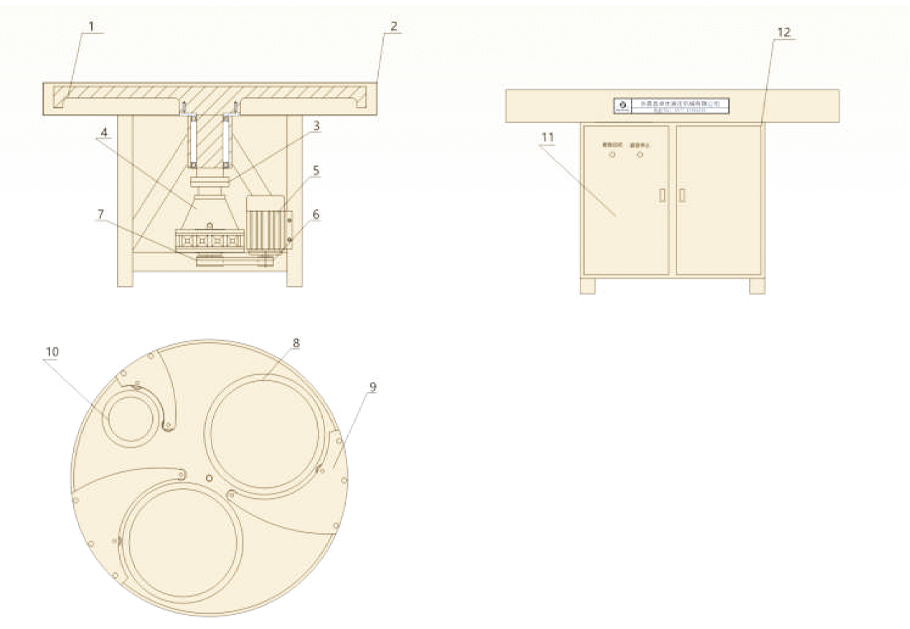

FSJ-XM型阀瓣和闸板行星研磨机（外观示意图）
2.罩架
3.连轴圈
4.减速机
5.电机
6.小皮带轮
7.大皮带轮
8.大阀据档圈
9.周向挡板
10.小阀播指题
11.电器柜
12.机架
FSJ-XM型主要技术参数及规格
|
型号 |
规格 |
电机型号 |
功率 |
电压 |
频率 |
转速rpm |
|
FSJ-XM1000型 |
DN50-250 |
Y112M-4 |
4KW（4极） |
380V |
50Hz |
1440r/min |
|
FSJ-XM1200型 |
DN50-300 |
Y112M-4 |
4KW（4极） |
380V |
50Hz |
1440r/min |
|
FSJ-XM1400型 |
DN100-400 |
Y112M-4 |
4KW（4极） |
380V |
50Hz |
1440r/min |
|
FSJ-XM1600型 |
DN100-500 |
Y112M-4 |
4KW（4极） |
380V |
50Hz |
1440r/min |
|
FSJ-XM1800型 |
DN200-600 |
Y112M-4 |
4KW（4极） |
380V |
50Hz |
1440r/min |
|
FSJ-XM2000型 |
DN250-700 |
Y112M-4 |
4KW（4极） |
380V |
50Hz |
1440r/min |
|
减速机选用摆线针轮减速机，型号：XW6-43-SZ |
||||||
