FSJ-MJ型 液压阀门研磨机
- 联系我们
- 电话：0577-6795 8399
- 传真：0577-6795 8397
- 邮箱：yjsyjx@126.com
- 网址：www.
技术性能与特点
适用于各类阀门的阀座，阀瓣环形平面的密封研磨；
采用偏心式工转自转原理和无级调速；
液压驱动：升降旋臂，工件自动夹紧及任意调节工件斜角度；
研磨作用力有弹性自动伸缩调节功能，润滑冷却液自动回转使用；
可达到表面粗度1.6，吻合度80%以上。

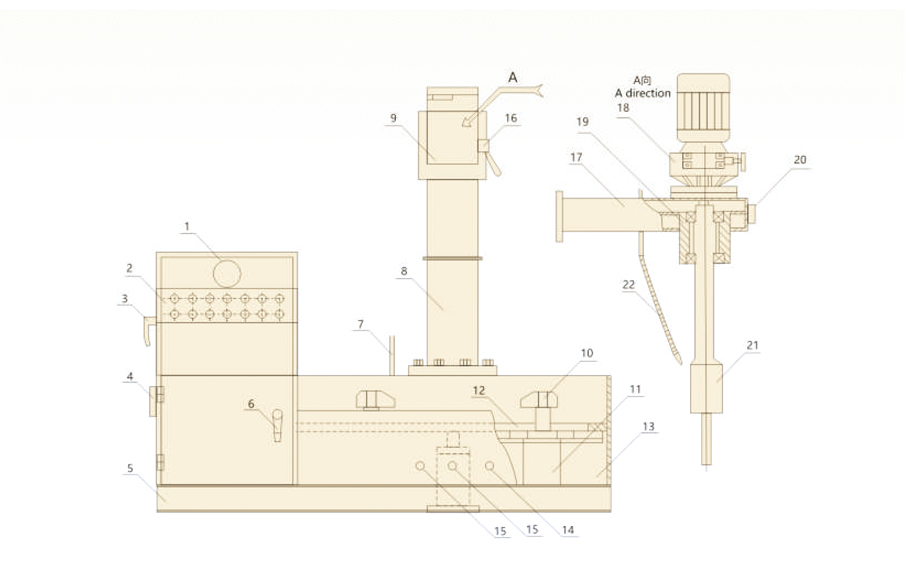

FSJ-MJ型液压阀门研磨机（外观示意图）
1.压力表
2.控制按钮板
3.液压柜门锁
4.油位计
5.底盘
6.电气门锁
7.润滑油管
8.主柱
9.旋臂座
10.压景爪
11.压紧油江
12.工作台面板
13.润滑池
14.角度调节器
15.压紧调节器
16.旋臂锁紧手柄
17.旋臂横臂
18.变速器
19.轴承套
20.旋骨拉手
21.弹蘭伸游器
22.润滑软管
FSJ-MJ型主要技术参数及规格
适用于各类阀门的阀座，阀瓣环形平面的密封研磨；
采用偏心式工转自转原理和无级调速；
液压驱动：升降旋臂，工件自动夹紧及任意调节工件斜角度；
研磨作用力有弹性自动伸缩调节功能，润滑冷却液自动回转使用；
可达到表面粗度1.6，吻合度80%以上。
FSJ-MJ型液压阀门研磨机（外观示意图）
1.压力表
2.控制按钮板
3.液压柜门锁
4.油位计
5.底盘
6.电气门锁
7.润滑油管
8.主柱
9.旋臂座
10.压景爪
11.压紧油江
12.工作台面板
13.润滑池
14.角度调节器
15.压紧调节器
16.旋臂锁紧手柄
17.旋臂横臂
18.变速器
19.轴承套
20.旋骨拉手
21.弹蘭伸游器
22.润滑软管
FSJ-MJ型主要技术参数及规格
|
型号规格 |
FSJ-MJ500 |
FSJ-MJ600 |
|
|
适应阀门研磨公称通径DNN |
闸阀 |
DN50-500 |
DN100-600 |
|
截止阀 |
DN50-500 |
DN100-600 |
|
|
电站阀门 |
DN50-300 |
DN100-600 |
|
|
主轴转速r/min |
30-400 |
30-400 |
|
|
弹性伸缩调节范围mm |
0-50 |
0-50 |
|
|
旋臂升降mm |
≥800 |
≥1000 |
|
|
夹抓开挡行程mm |
120-850 |
220-1000 |
|
|
工作台调斜度 |
0-6° |
0-6° |
|
|
电压交流V |
380V-50Hz |
380V-50Hz |
|
|
电机功率kw |
2.2kw-6 |
2.2kw-6 |
|
