FSJ-D型（蝶阀）液压阀门压力测试机（单式）
- 联系我们
- 电话：0577-6795 8399
- 传真：0577-6795 8397
- 邮箱：yjsyjx@126.com
- 网址：www.
专用于法兰式与对夹式蝶阀的强度与密封性能试验和阀，启闭与电动装置扭力试验，完全符合GB/T13927-2008、JB/T9092-99、AP1598要求；
采用同步抱压夹紧（分单式和组合套式）；
系统内配置高压水泵和大流量低压水泵供压装置，试验介质循环贮存使用；
试压介质为水、气。煤油，由用户任意选择；
在测试水或气的保压过程中，被试阀腔内有较高的压力情况下按任何一个按钮都不工作，一直泄压到无压力才能正常工作。（工作时确保安全）；
本机设有液压自动卸荷系统，使用时，高压状态与卸荷状态自动切换，有效降低了油温，延长了设备使用寿命，节能降耗；
设有试压安全保护装置；
可订配电脑检数据管理系统。

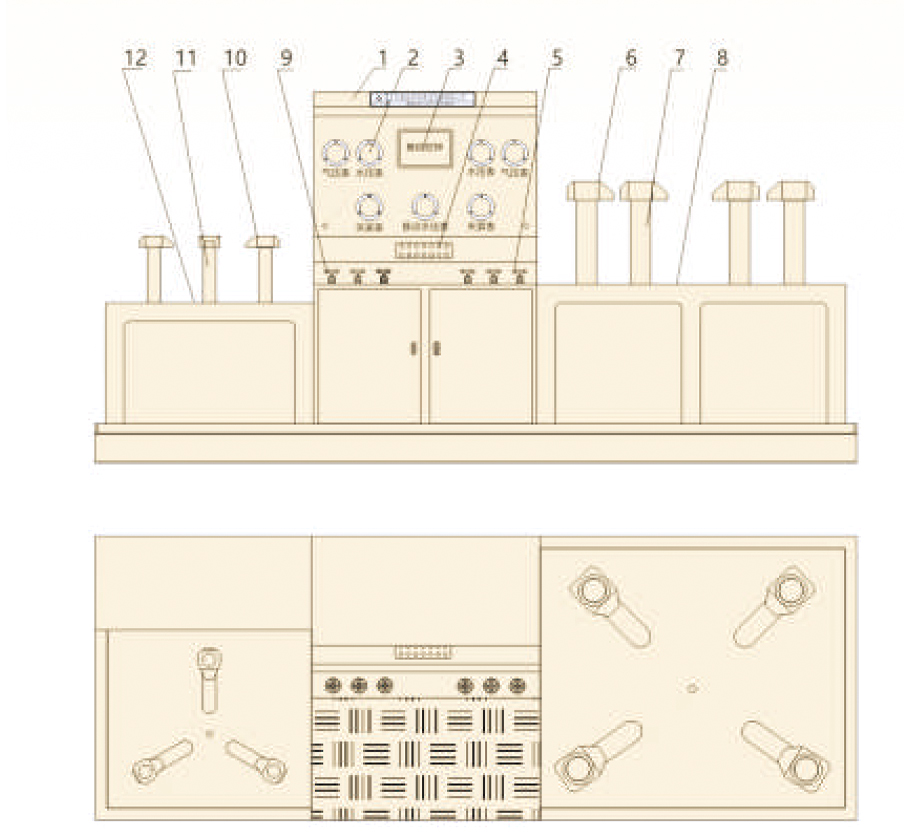

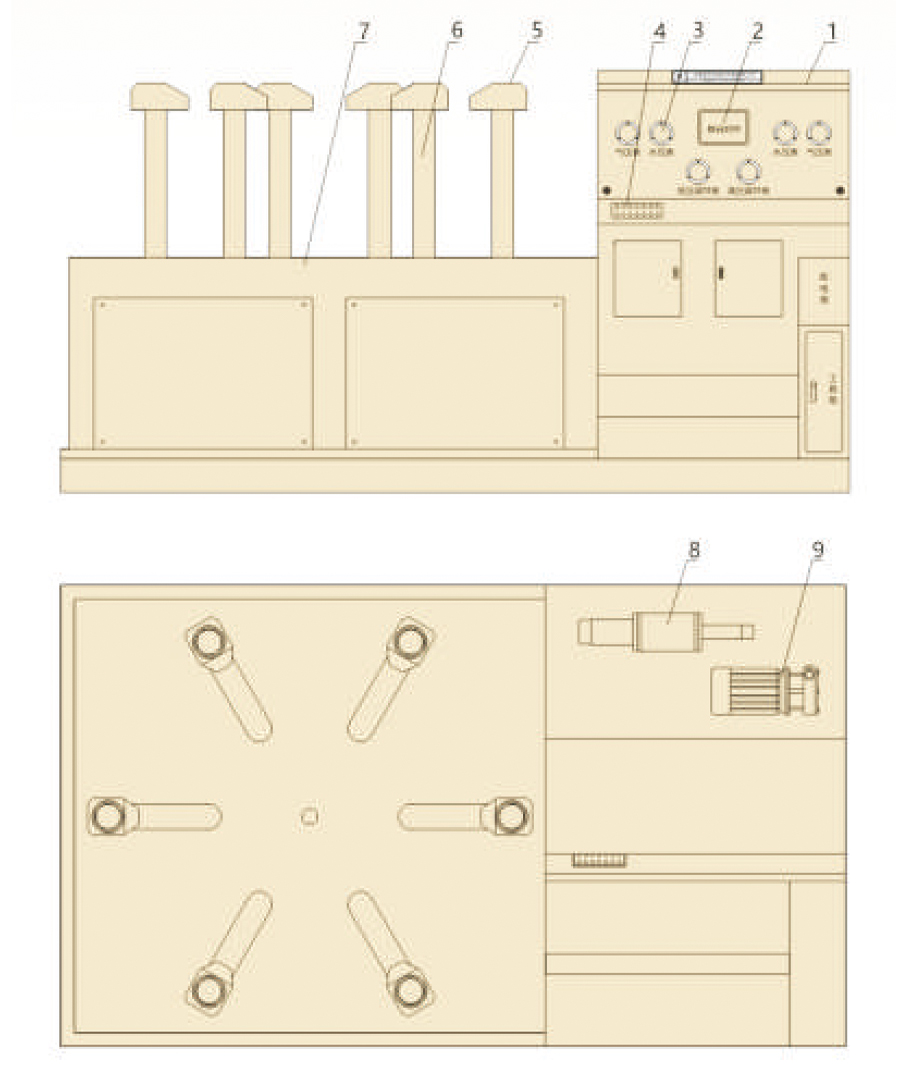

FSJ-D型(蝶阀)液压阀门压力测试机(外观示意图)
2.压力表
3.数码时钟
4.操作按钮根
5.右水气路开关
6.右夹紧用
7.右夹紧活赛杆
8.右向工作台
9.左水气路开关
10.左夹紧瓜
11.左夹紧活塞杆
12左向工作台
1.液压控制相
2.数码时钟
3.压力表
4.操作按钮板
5.夹紧可
6.夹紧活塞杆
7.工作台
8高压水泵
9.低压水泵
FSJ-D型(单式)主要技术参数及规格
|
型号 |
FSJ-D300 |
F5J-D600 |
FSJ-D800 |
FSI-D1000 |
F5J-D1200 |
F5J-D1600 |
FSJ-D2000 |
FSJ-D2400 |
F5J-D2600 |
F5J-D3000 |
|
|
规格 |
DN50-300 |
DN300-600 |
DN400-800 |
DN500-1000 |
DN700-1200 |
DN900-1600 |
DN1200-2000 |
DN700-2400 |
DN900-2600 |
DN1200-3000 |
|
|
电源 |
电压（V） |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
频率（HZ） |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
电机 |
功率（KW） |
2.2 |
3.0 |
3.0 |
5.5 |
55 |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
|
极相（P） |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
|
油泵最高工作压力（MPa） |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-63 |
0-6.3 |
0-6.3 |
|
|
油缸最高工作压力（MPa） |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
|
|
阀门最大通径压力（MPa） |
4.0 |
4.0 |
2.5 |
2.5 |
25 |
1.6 |
1.6 |
1.6 |
1.6 |
1.0 |
|
|
有效最大径向(mm) |
520 |
810 |
1080 |
1320 |
1530 |
2050 |
2400 |
2605 |
2805 |
3315 |
|
|
有效最大轴向（mm）E |
370 |
490 |
880 |
1030 |
1090 |
1200 |
1260 |
1400 |
1500 |
1650 |
|
|
水泵最高压力（MPa） |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
|
|
本机外形尺寸 |
L mm |
2300 |
3700 |
3900 |
4500 |
5000 |
5300 |
6890 |
6950 |
7100 |
7200 |
|
B mm |
1200 |
1350 |
1550 |
1850 |
2200 |
2400 |
2750 |
2850 |
2980 |
3200 |
|
|
H mm |
1850 |
1980 |
2050 |
2050 |
2050 |
2200 |
2200 |
2200 |
2200 |
2200 |
|
|
重量 |
kg |
2500 |
3500 |
5600 |
7500 |
8650 |
10500 |
12500 |
15000 |
18500 |
22000 |
FSJ-D型（套式）主要技术参数及规格
|
型号 |
FSJ-D300 |
FSJ-D600 |
FSJ-D800 |
FSJ-D1000 |
FSJ-D1200 |
FSJ-D1600 |
FSJ-D2000 |
|
|
规格 |
DN50-300 |
DN50-600 |
DN200-800 |
DN250-1000 |
DN300-1200 |
DN400-1600 |
DN600-2000 |
|
|
电源 |
电压（V） |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
频率（HZ） |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
电机 |
功率（KW） |
2.2 |
3.0 |
3.0 |
5.5 |
5.5 |
5.5 |
5.5 |
|
极相（P） |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
|
油泵最高工作压力（MPa） |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
|
|
油红最高工作压力（MPa） |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
|
|
阀门最大通径压力（MPa） |
4.0 |
4.0 |
2.5 |
2.5 |
2.5 |
1.0 |
1.0 |
|
|
有效最大径向（mm） |
520 |
520-810 |
690-1080 |
760-1320 |
810-1530 |
1080-1950 |
1530-2350 |
|
|
有效最大轴向（mm） |
370 |
370-490 |
550-880 |
610-1030 |
490-1090 |
880-1100 |
1090-1100 |
|
|
水泵最高压力（MPa） |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
|
|
本机外形尺寸 |
L mm |
2000 |
3500 |
3600 |
4150 |
4900 |
5200 |
6800 |
|
B mm |
1200 |
1350 |
1500 |
1850 |
2200 |
2350 |
2750 |
|
|
H mm |
1850 |
1980 |
2050 |
2050 |
2050 |
2200 |
2200 |
|
|
重量 |
kg |
2000 |
4500 |
6000 |
7500 |
8000 |
9500 |
14000 |

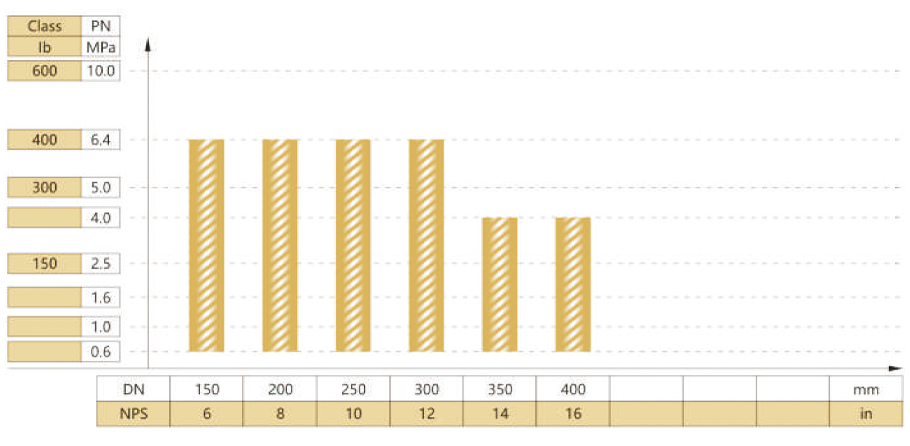

FSJ-D300型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

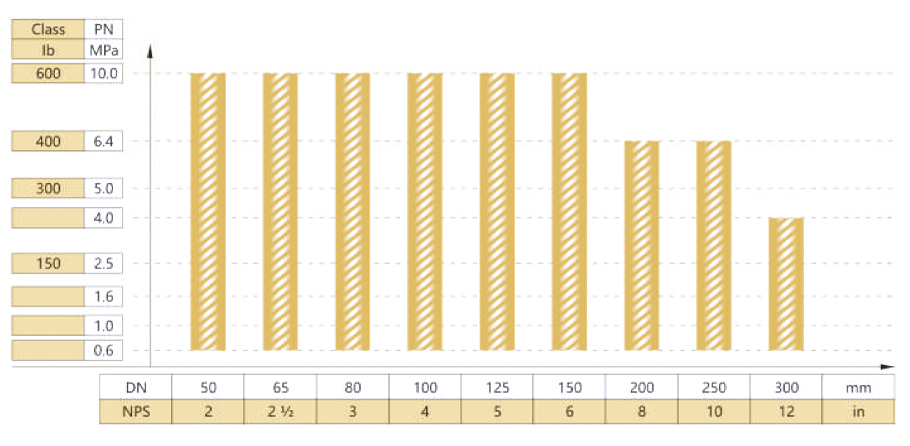

FSJ-D400型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

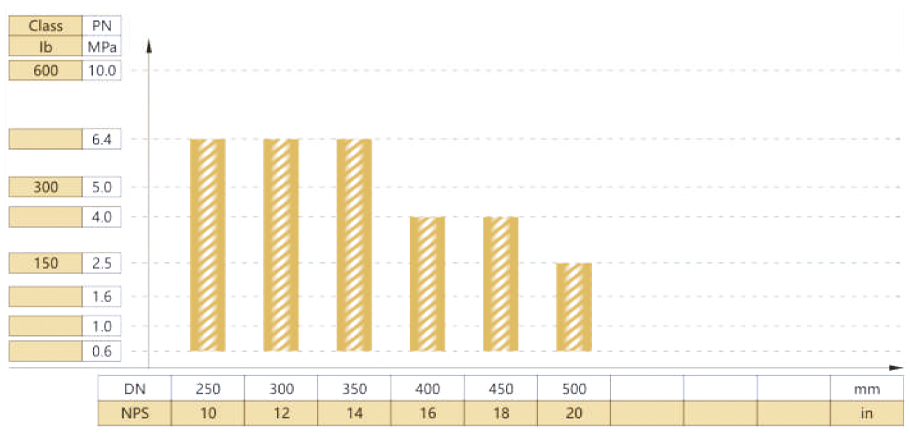

FSJ-D500型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

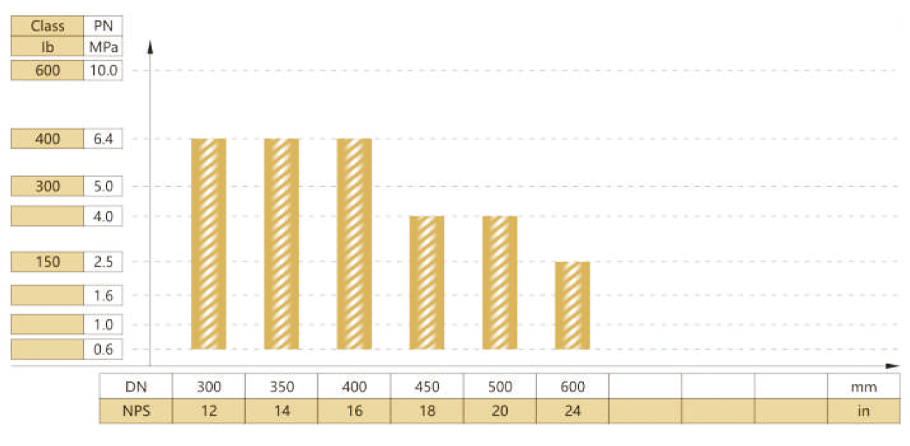

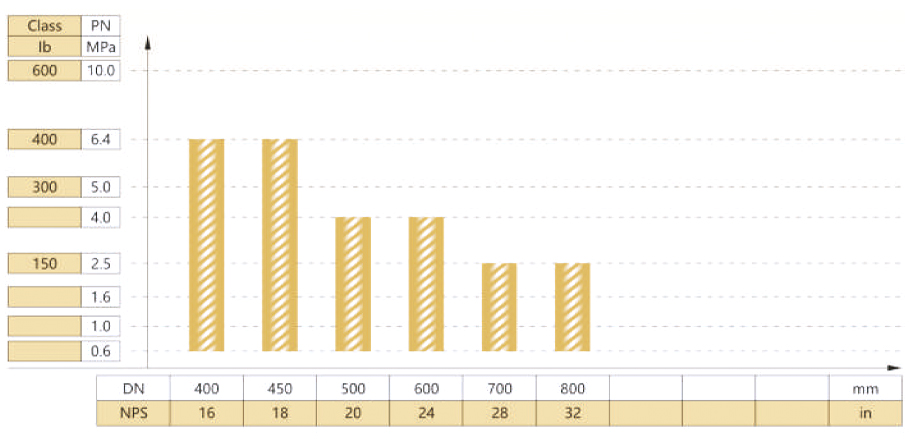

FSJ-D600型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。
FSJ-D800型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

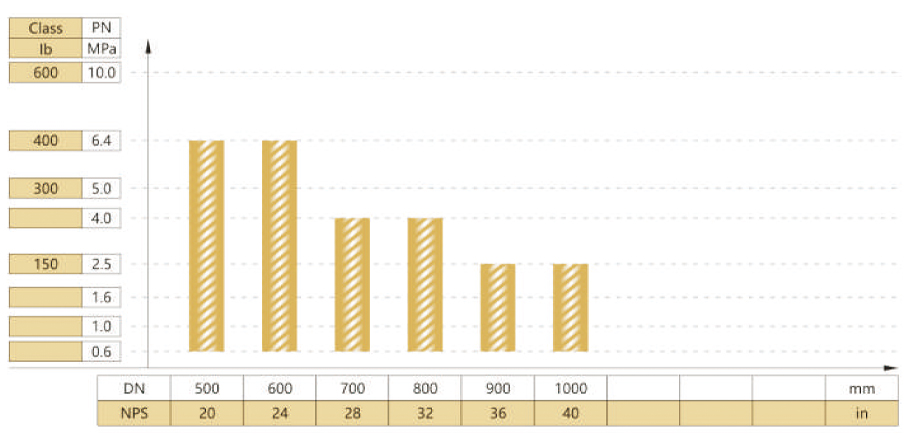

FSJ-D1000型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

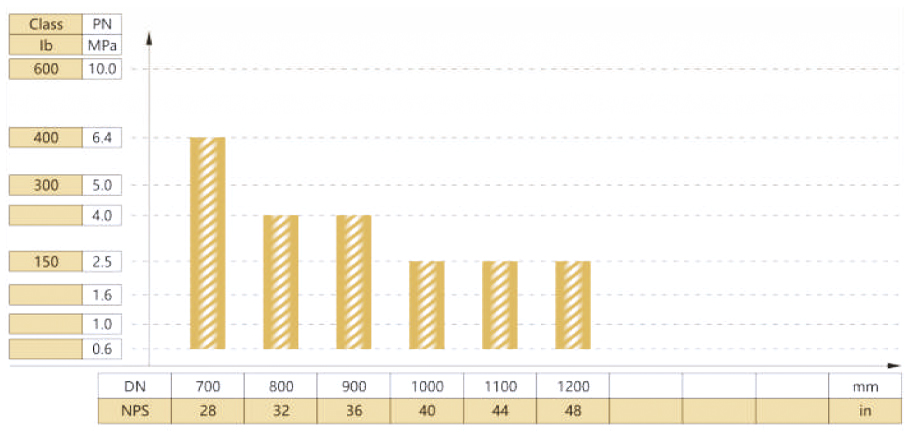

F5J-D1200型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

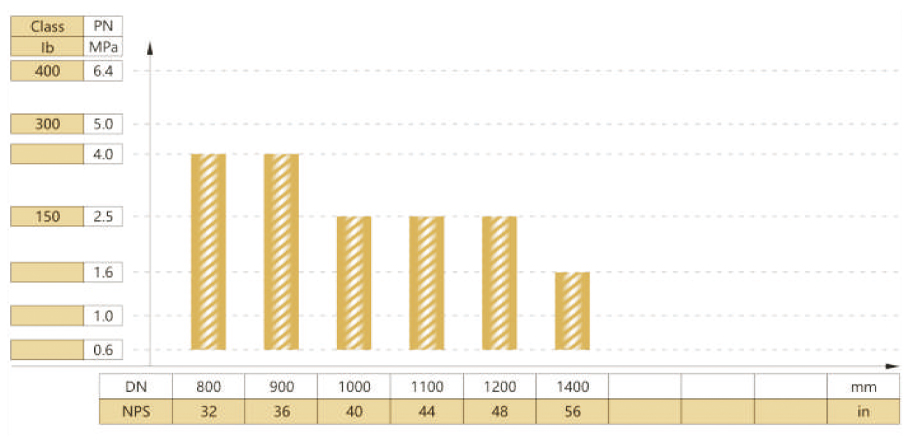

FSJ-D1400型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

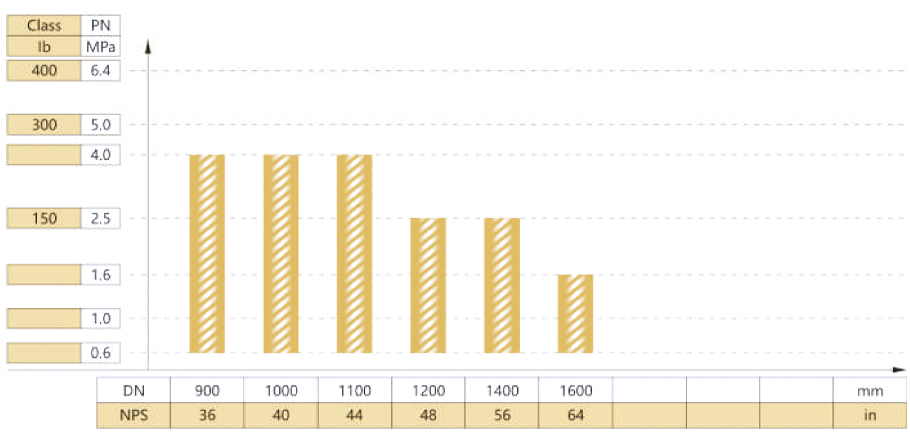

FSJ-D1600型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

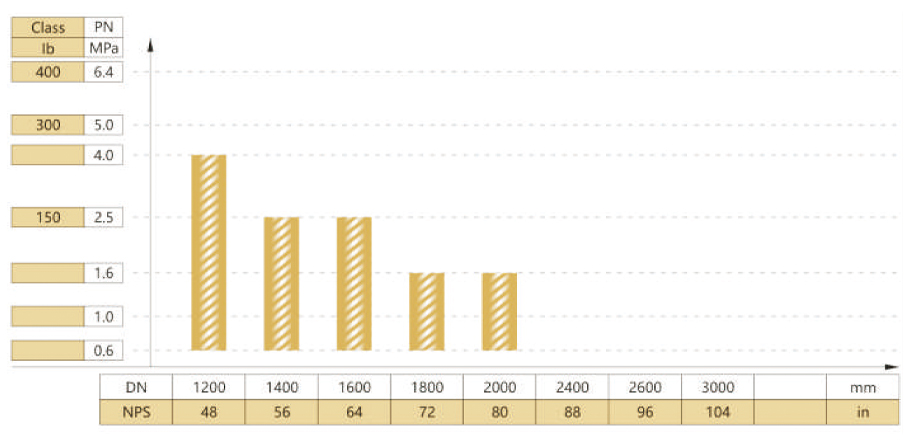

FSJ-D2000型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。
