FSJ-H型（焊接式）液压阀门压力测试机
- 联系我们
- 电话：0577-6795 8399
- 传真：0577-6795 8397
- 邮箱：yjsyjx@126.com
- 网址：www.
最适用于焊接式阀门，在配上平面密封盘也可用于法兰式和螺纹式等阀门的超高压，高中压性能试验，由液压油顶压方法压紧工作，完全符合GB/T13927-2008、JB/T9092-99、AP1598要求；
系统内配置高、低压水泵供压装置，试验介质循环贮存使用；
试压介质为水。气、煤油，由用户任意选择；
在测试水或气的保压过程中，被试阀腔内有较高的压力情况下按任何一个按钮都不工作，一直泄压到无压力才能正常工作。（工作时确保安全）；
本机设有液压自动卸荷系统。使用时，高压状态与卸荷状态自动切换，有效降低了油温，延长了设备使用寿命，节能降耗；
设有试压安全保护装置；
可订配电脑检测数据管理系统。

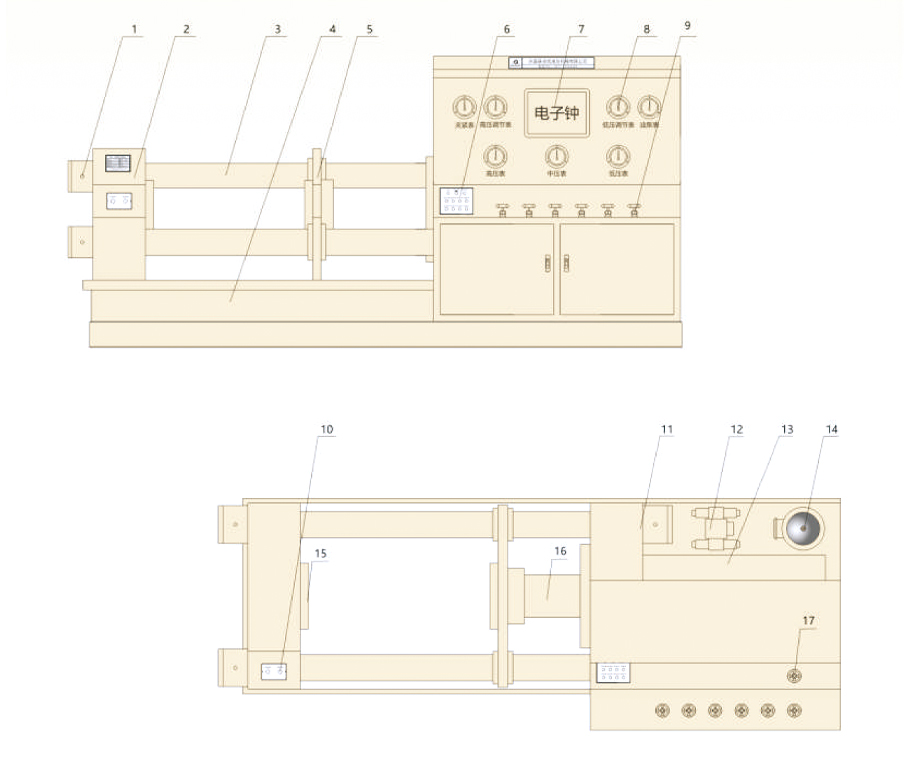

FSJ-H系列(焊接式)液压阀门压力测试机(顶压式）(外观示意图)
2.左向机架
3.机架拉杆
4.循环水箱
5.移动机架
6.按钮操作板
7.数码时钟
8.压力表
9.水气控制开关
10.左按钮模作板
11.右向机架
12.液压系统
13.顶压油缸
14.油泵电机
15.密封压盘
16.顶压活塞杆
17.压力表开关

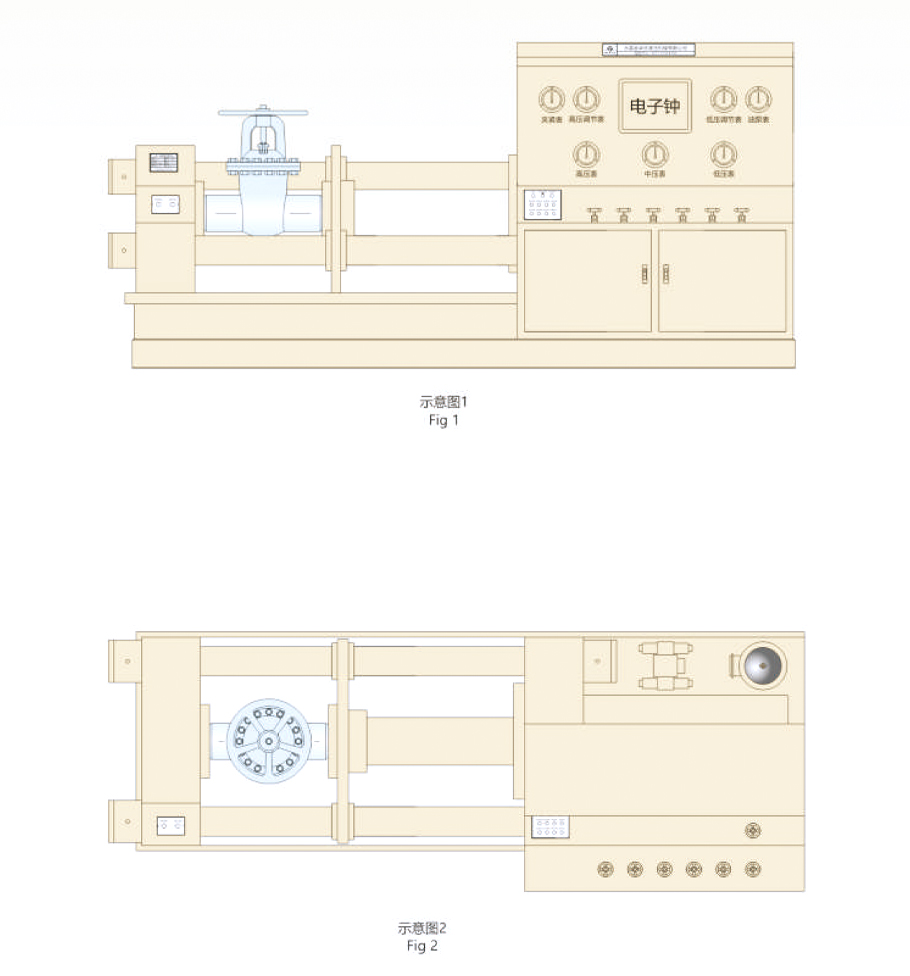

FSJ-H系列(焊接式)液压阀门压力测试机(顶压式)(示意图)
|
型号规格 |
FSJ-H100 DN15-100mm |
F5J-H200 DN50-200mm |
FSJ-H300 DN80-300mm |
F5J-H400 DN100-400mm |
FSJ-H500 DN200-500mm |
F5J-H600 DN300-600mm |
FSJ-H800 DN4D0-800mm |
FSJ-H1000 DN500-1000mm |
FSJ-H1200 DN600-1200mm |
FSJ-H1400 DN700-1400mm |
FSJ-H1600 DN800-1600mm |
|
|
电源 |
电压VVoltage |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
频率HzFrequency |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
电机 |
功率KWPower |
2.2 |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
5.5 |
5.5 |
5.5 |
7.5 |
7.5 |
|
极相Grade |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
|
油泵最高工作压力MPa |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
|
|
液压最高工作压力MPa |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
|
|
最大通径最高试验压力MPa |
32.0 |
32.0 |
25.0 |
10.0 |
6.4 |
6.4 |
4.0 |
4.0 |
4.0 |
6.3 |
6.3 |
|
|
有效最大开档mm |
750 |
1200 |
1350 |
1350 |
1350 |
1350 |
1550 |
1850 |
2000 |
2100 |
2300 |
|
|
有效最小开档mm |
120 |
220 |
250 |
300 |
350 |
400 |
500 |
650 |
900 |
1200 |
1800 |
|
|
液压供压装置最高工作压力MPa |
50.0 |
50.0 |
50.0 |
50.0 |
50.0 |
25.0 |
25.0 |
25.0 |
10.0 |
10.0 |
10.0 |
|
|
本机外形尺寸 |
L mm |
2500 |
3000 |
3300 |
3400 |
3500 |
3600 |
4500 |
5000 |
5300 |
5400 |
5500 |
|
B mm |
1100 |
1350 |
1500 |
1600 |
1700 |
1800 |
2300 |
2400 |
2600 |
2800 |
3000 |
|
|
H mm |
900 |
1100 |
1150 |
1200 |
1400 |
1500 |
1600 |
1850 |
2050 |
2050 |
2050 |
|
|
重量 |
kg |
2900 |
4200 |
5800 |
7000 |
8000 |
9000 |
14000 |
23000 |
28000 |
30000 |
32000 |

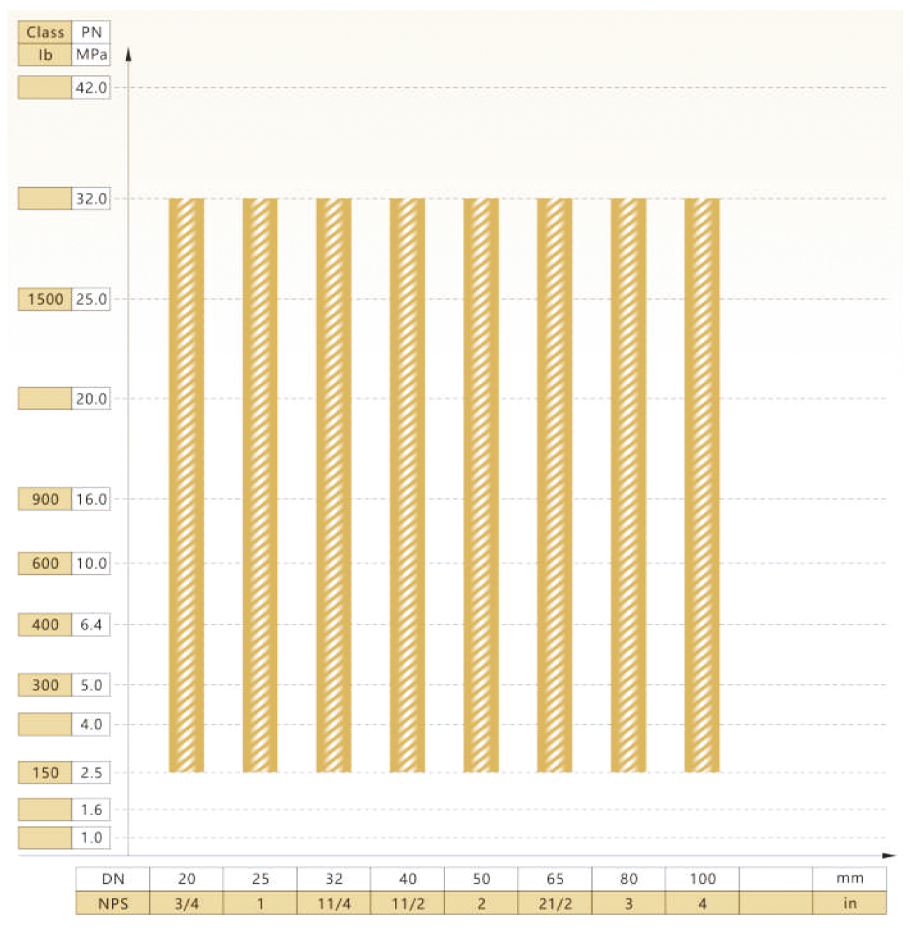

FSJ-H100型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。
FSJ-H200型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

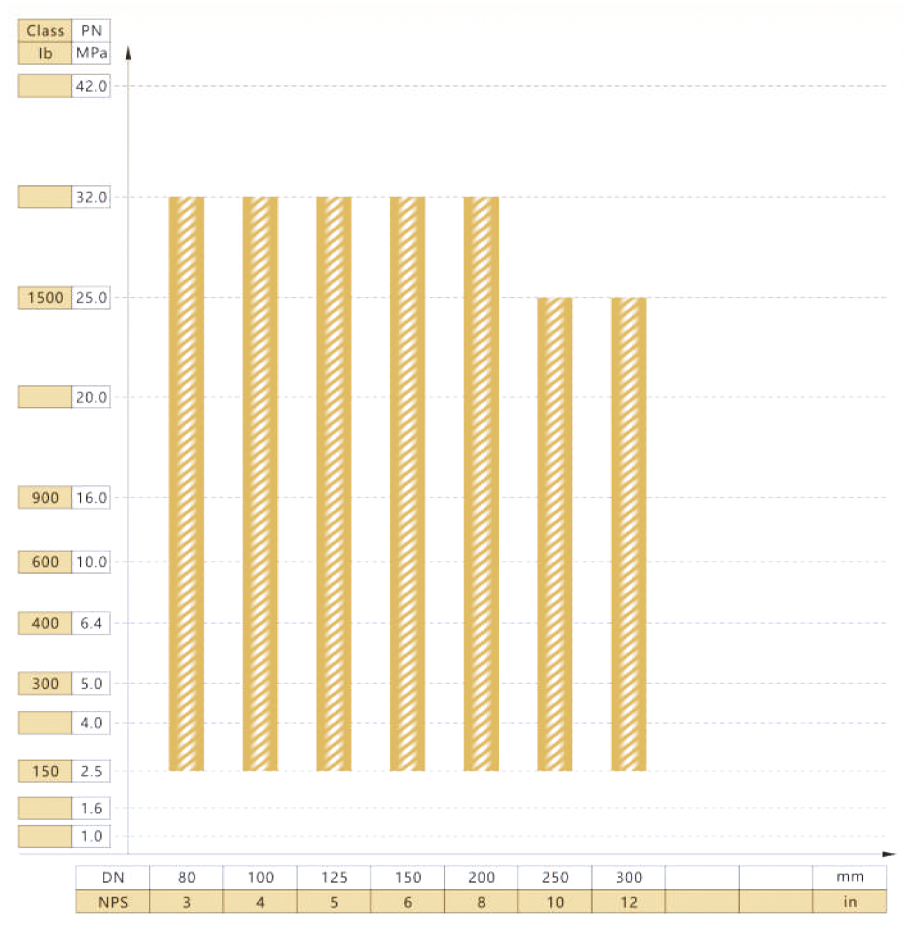

FSJ-H300型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

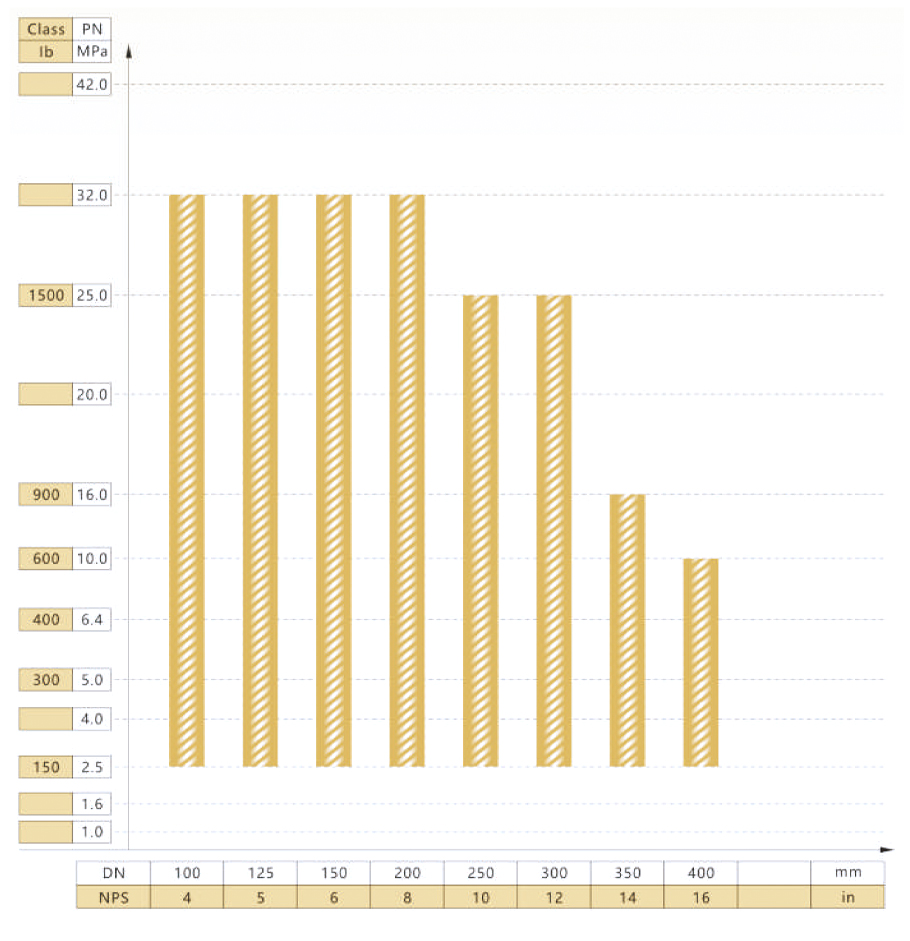

FSJ-H400型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

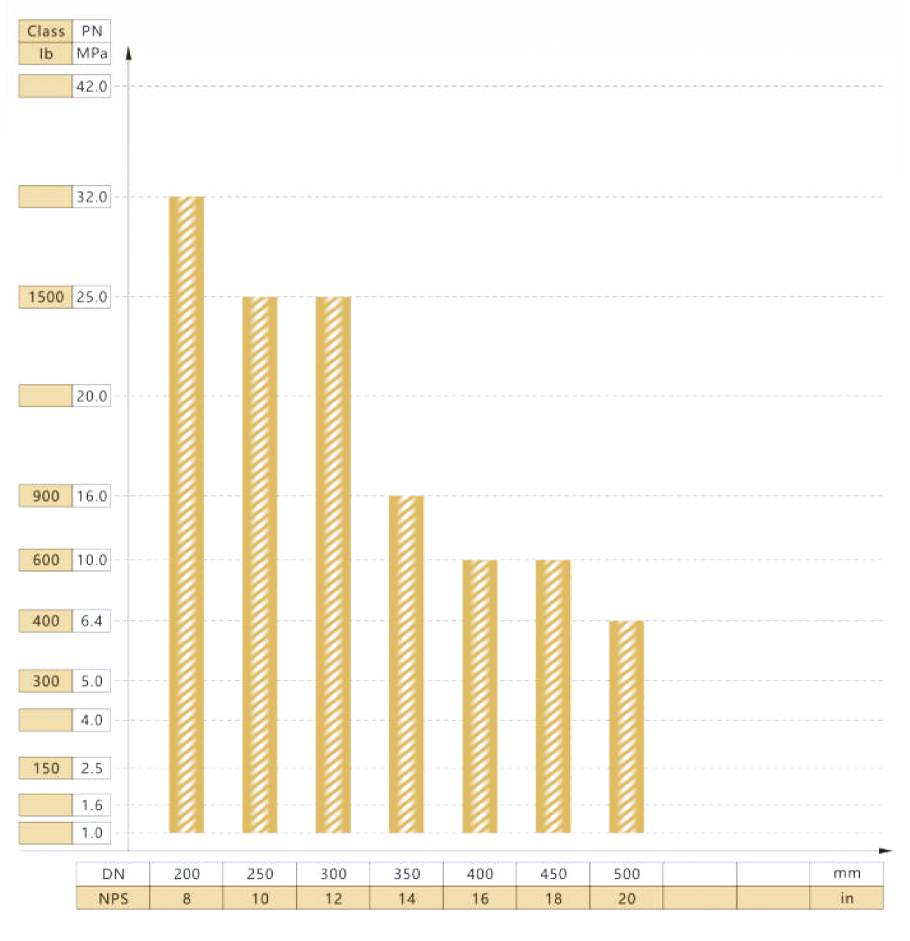

FSJ-H500型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

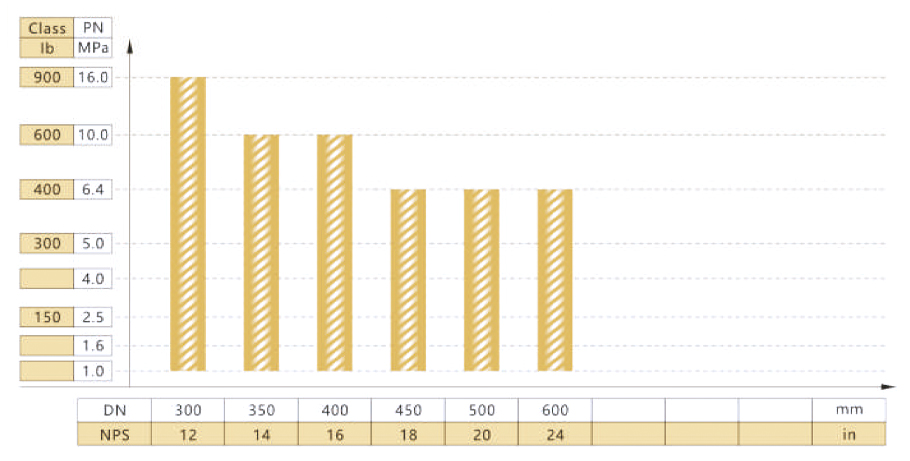

FSJ-H600型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

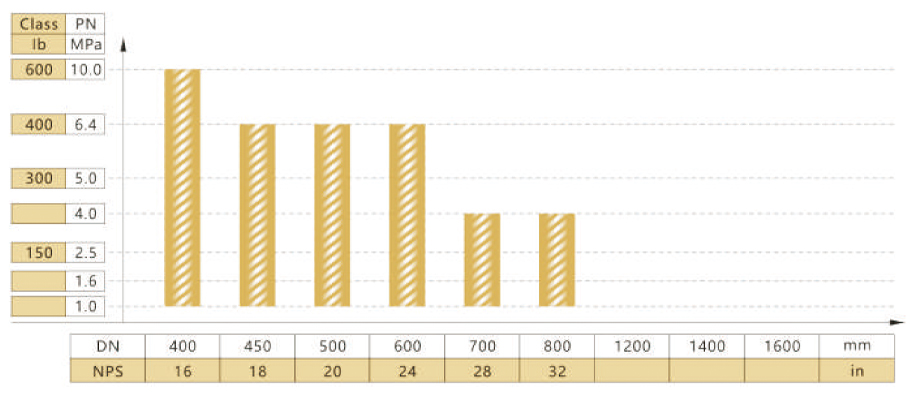

FSJ-H800型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。
