FSJ-Q型（潜水式）液压阀门压力测试机
- 联系我们
- 电话：0577-6795 8399
- 传真：0577-6795 8397
- 邮箱：yjsyjx@126.com
- 网址：www.
技术性能与特点
阀门在试验过程中两侧工作盘可翻转90度工作，特别适用气密性能试验;
系统内配置高、低压水泵供压装置，试脸介质循环贮存使用;
试压介质为水、气。煤油，由用户任意选择;
在测试水或气的保压过程中，被试阀腔内有较高的压力情况下按任何一个按钮都不工作，一直泄压到无压力才能正常工作。（工作时确保安全）;
本机设有液压自动卸荷系统，使用时，高压状态与卸荷状态自动切换，有效降低了油温，延长了设备使用寿命，节能缝耗;
设有试压安全保护装置;
可订配电脑检测数据管理系统。

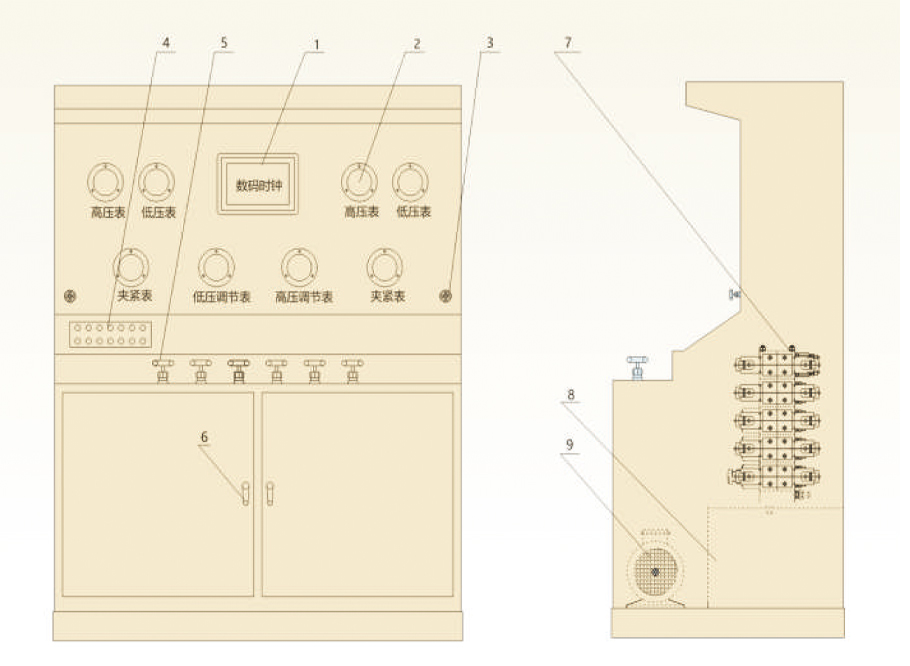

FSJ-Q型（潜水式）液压阀门压力测试机（外观示意图）
1．数积时钟
2．压力表
3．压力表开关
4．按钮操作板
5．水气控阀门开关
6．高低压水泵柜
7．液压系统
8．油箱
9．水泵系统

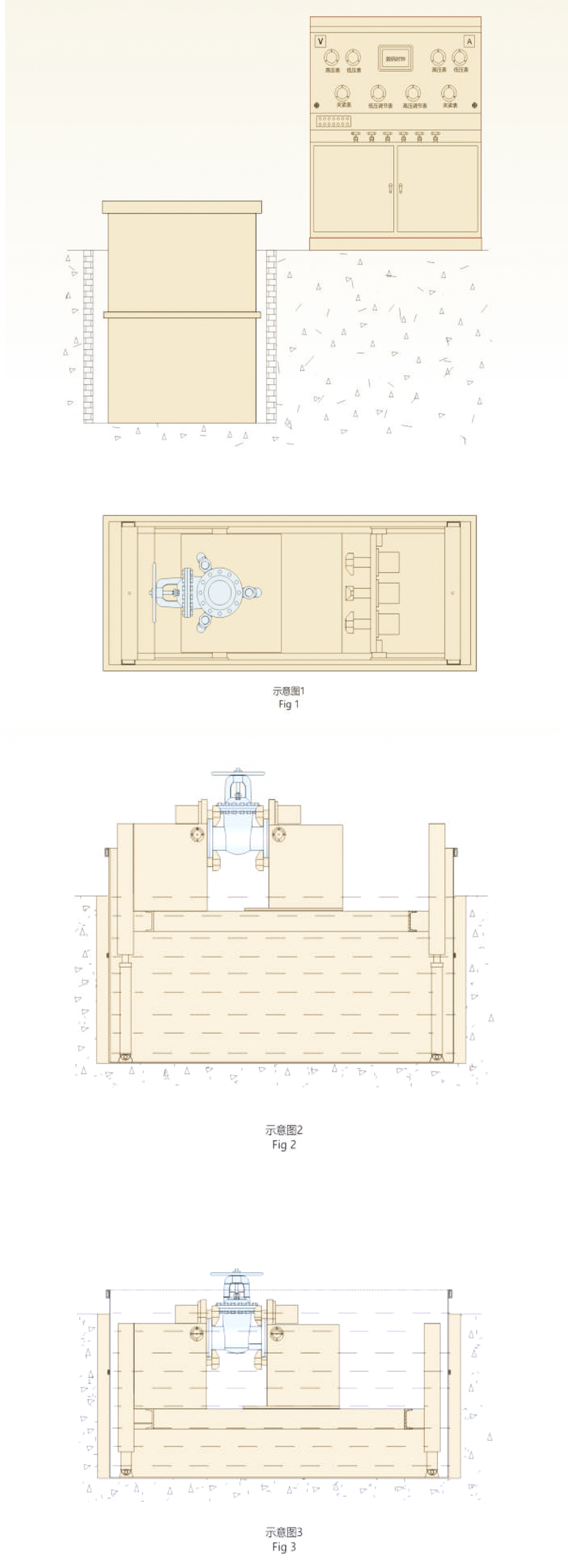

FSJ-Q型（潜水式）液压阀门压力测试机（示意图）
|
型号规格 |
F5J-Q100 |
FSJ-Q200 |
FSJ-Q300 |
FSJ-0400 |
FSJ-Q500 |
FSJ-Q600 |
|
|
允许阀门测试通径 |
公称通径DN/mm |
15-100 |
50-200 |
80-300 |
200-400 |
250-500 |
300-600 |
|
公称压力表PN/Mpa |
1.6-32 |
1.6-32 |
1.6-32 |
1.6-32 |
1.0-16 |
1.0-16 |
|
|
移动架开档行距 |
最大间距mm |
≤700 |
≤850 |
≤1100 |
≤1200 |
≤1400 |
≤1500 |
|
最小间距mm |
≥200 |
≥250 |
2280 |
2350 |
≥450 |
2450 |
|
|
装夹结构 |
轴向行程mm |
≤60 |
≤70 |
585 |
≤105 |
≤105 |
105 |
|
径向行程mm |
S120 |
≤160 |
≤200 |
≤240 |
≤250 |
230 |
|
|
液压系统工作压力 |
调压范围内MPa |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
|
流量L/min |
16 |
16 |
16 |
25 |
25 |
40 |
|
|
高压（增压）MPa |
3.0-31.5 |
3.0-31.5 |
3.0-31.5 |
3.0-315 |
3.0-31.5 |
3.0-31.5 |
|
|
油泵压力MPa |
0-5.0 |
0-5.0 |
0-5.0 |
0-5.0 |
0-5.0 |
0-5.0 |
|
|
电源 |
电压V |
380 |
380 |
380 |
380 |
380 |
380 |
|
频率Hz |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
电机 |
功率KW |
2.2 |
2.2 |
2.2 |
3 |
3 |
5.5 |
|
极数P |
6 |
6 |
6 |
6 |
6 |
6 |
|
|
水箱外形尺寸 |
L mm |
2550 |
2730 |
3250 |
3400 |
3900 |
4100 |
|
B mm |
960 |
1000 |
1300 |
1400 |
1500 |
1600 |
|
|
H mm |
1300 |
1700 |
1800 |
2300 |
2600 |
2800 |
|
|
重量 |
kg |
2680 |
3580 |
4800 |
7200 |
7900 |
8800 |

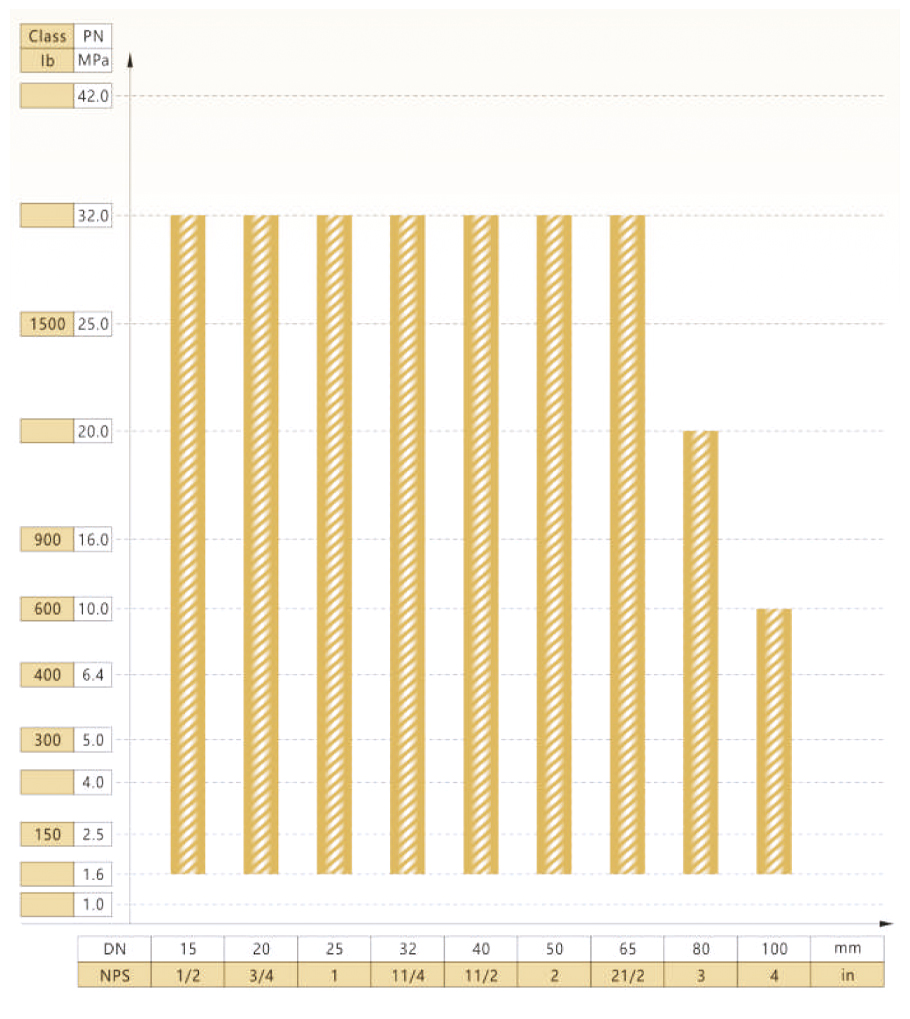

F5J-Q100型（潜水式）阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

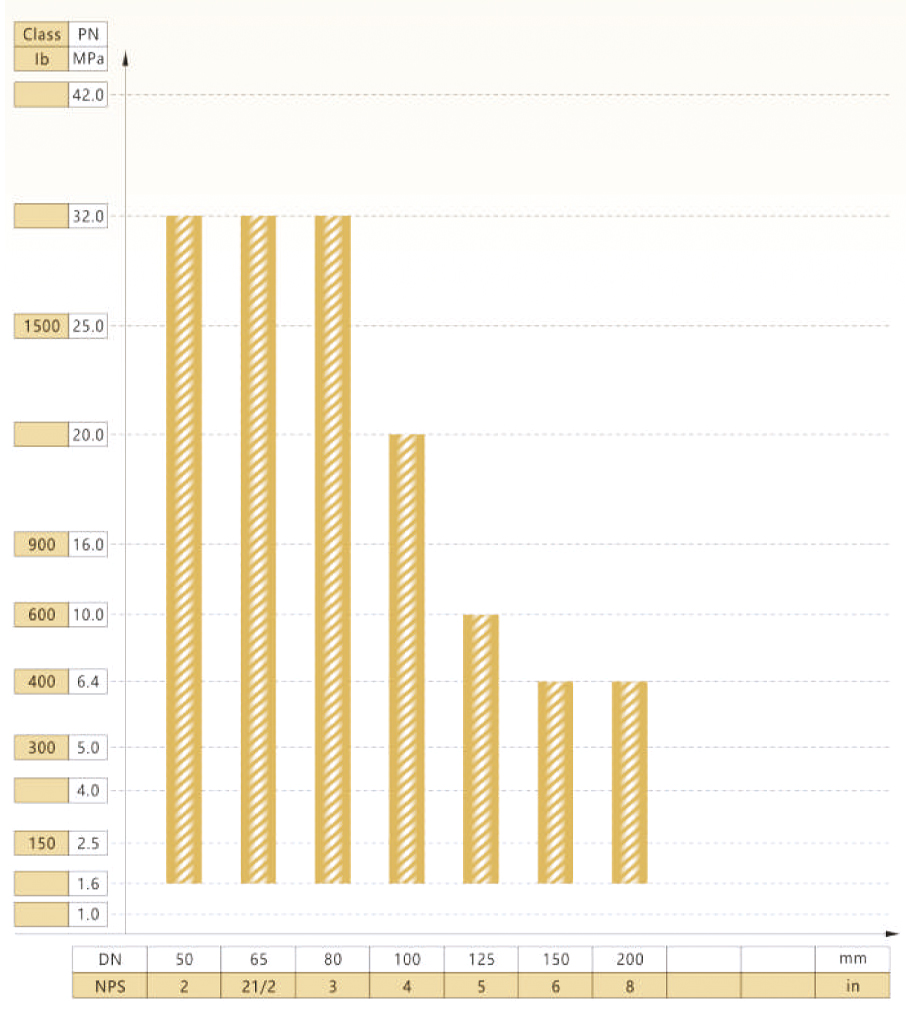

FSJ-Q200型（潜水式）阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

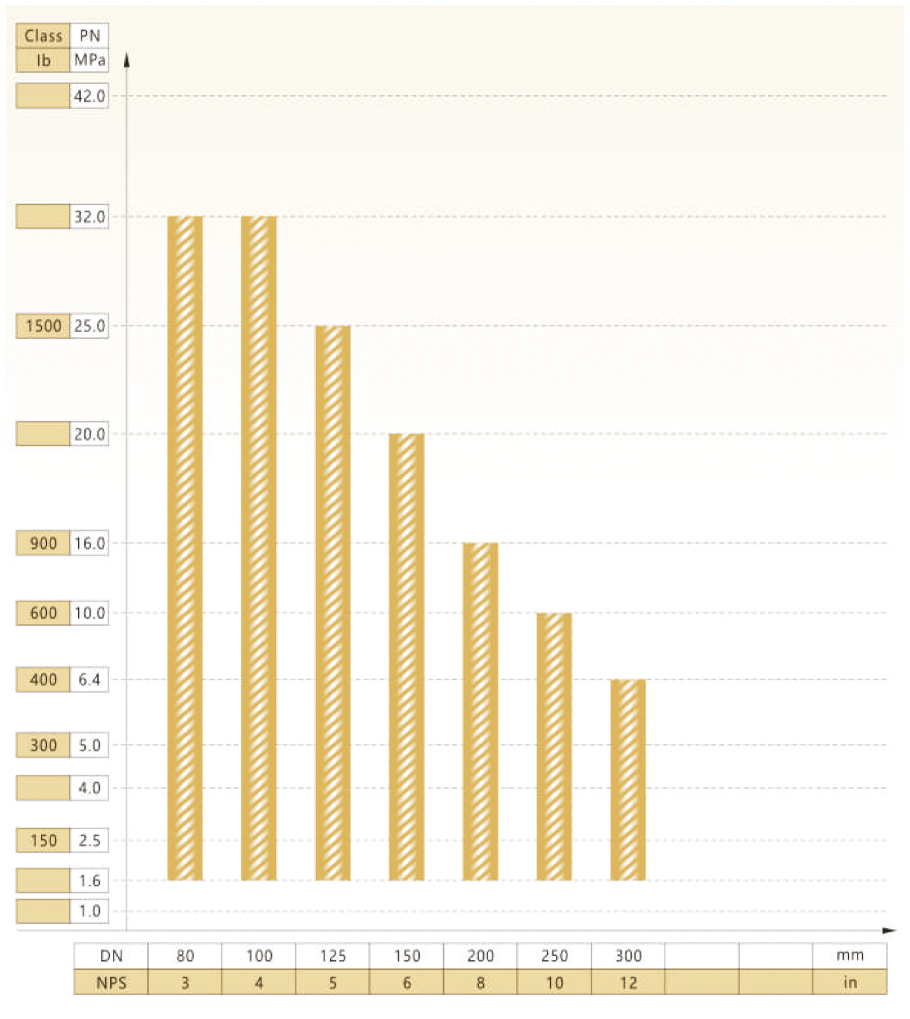

FSJ-Q300型（潜水式）阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

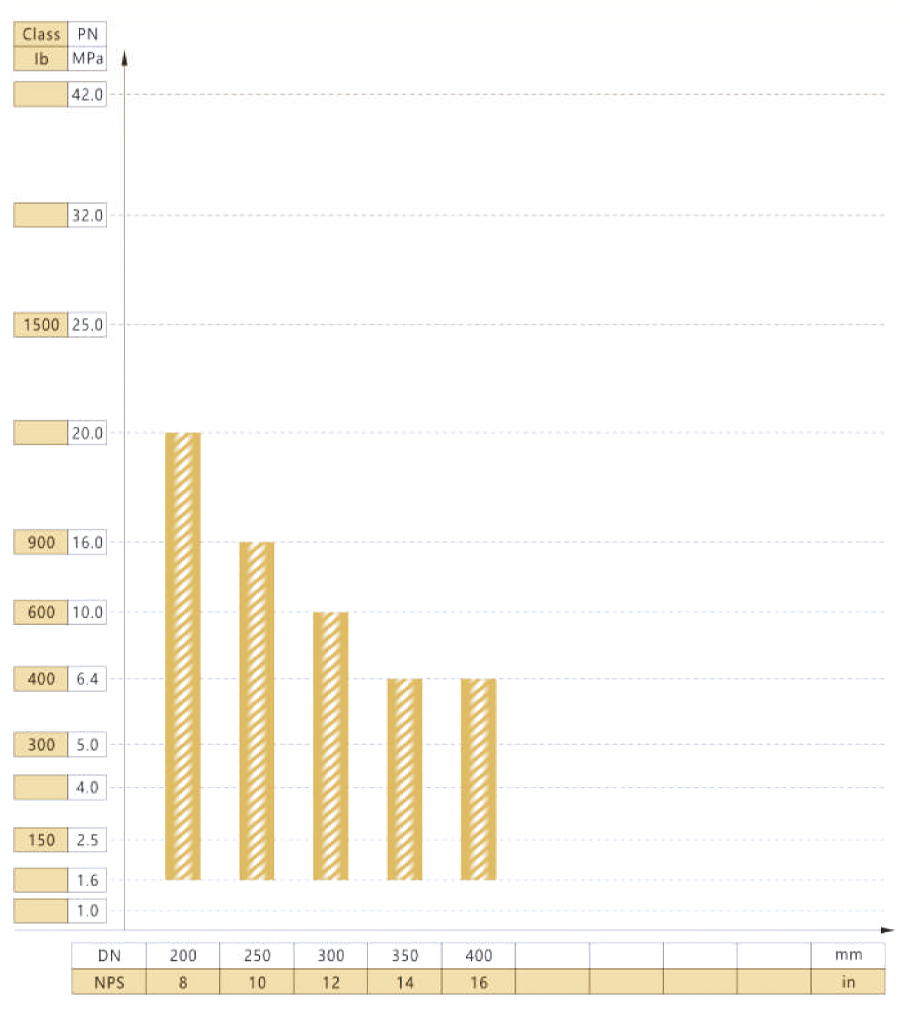

FSJ-Q400型（潜水式）阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

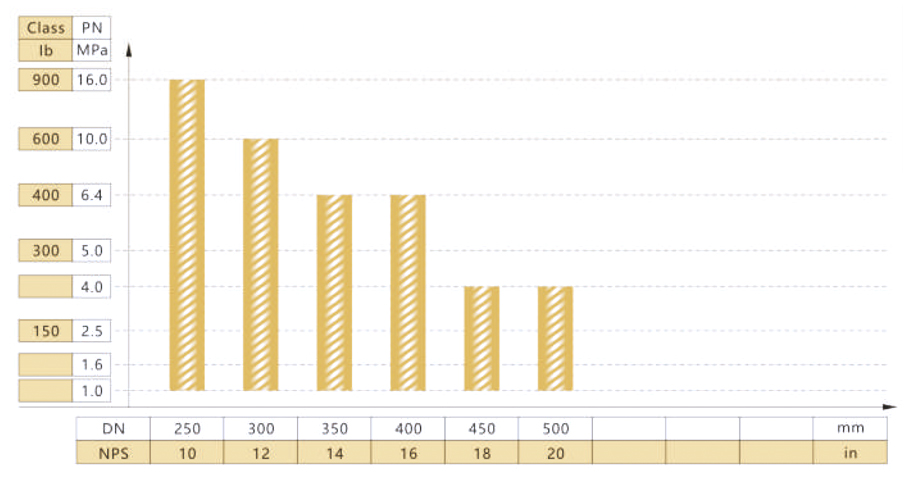

FSJ-Q500型（潜水式）阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

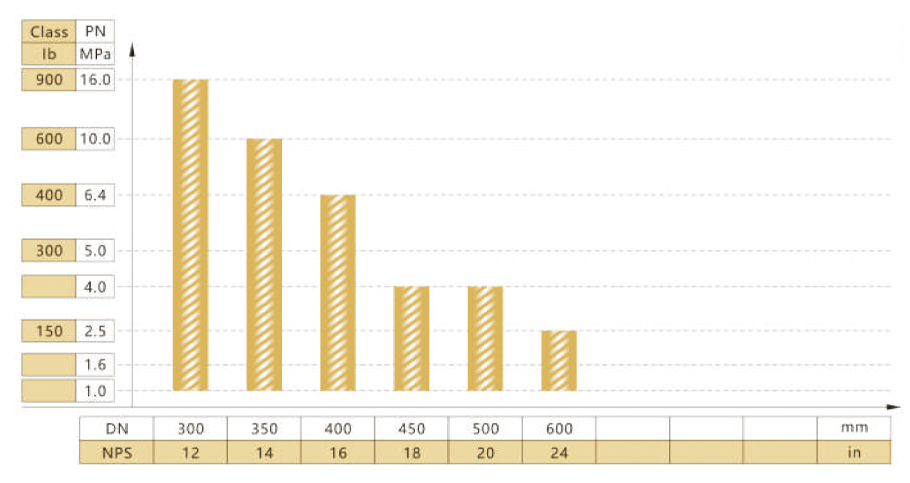

FSJ-Q600型（潜水式）阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。
