FSJ-B型 液压阀门压力测试机
- 联系我们
- 电话：0577-6795 8399
- 传真：0577-6795 8397
- 邮箱：yjsyjx@126.com
- 网址：www.
技术性能与特点
阀门在试验过程中可翻转90度工作，特别适用气密性能试验；
系统内配置高、低压水泵供压装置，试验介质循环贮存使用；
试压介质为水、气、煤油，由用户任意选择；
在测试水或气的保压过程中，被试阀腔内有较高的压力情况下按任何一个按钮都不工作，一直泄压到无压力才能正常工作。工作时确保安全；
本机设有液压自动卸荷系统，使用时，高压状态与卸荷状态自动切换，有效降低了油温，延长了设备使用寿命，节能降耗；
设有试压安全保护装置；
可订配电脑检测数据管理系统。

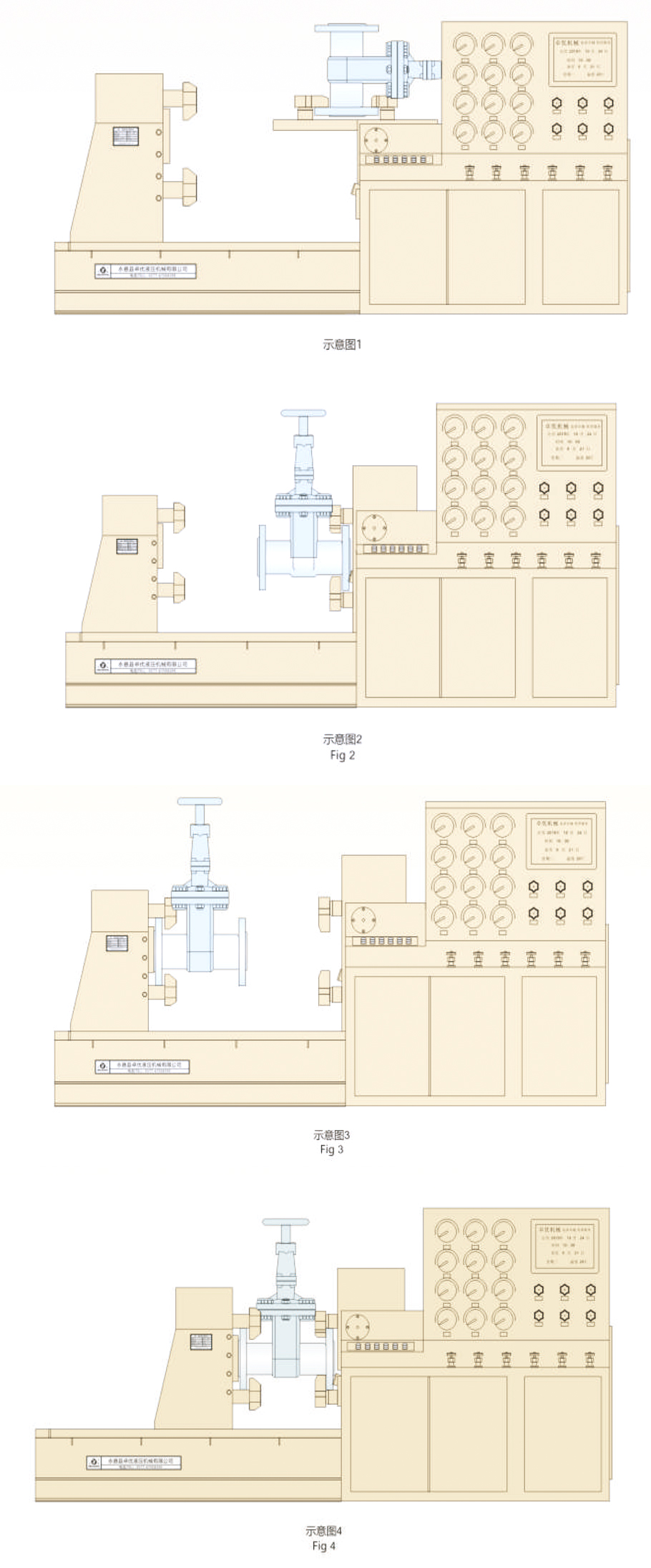

FSJ-B型液压阀门压力测试机（示意图）
|
型号规格 |
F5J-B100 |
FSJ-B200 |
FSJ-B300 |
FSJ-B400 |
FSJ-B500 |
FSJ-B600 |
FSJ-B800 |
FSJ-B1000 |
FSJ-B1200 |
|
|
允许阀门测试通径 |
公称通径DN/mm |
15-100 |
50-200 |
80-300 |
200-400 |
250-500 |
300-600 |
400-800 |
500-1000 |
600-1200 |
|
公称压力PN/MPa |
1.6-32 |
1.6-32 |
1.6-32 |
1.6-32 |
1.0-16 |
1.0-16 |
1.0-10.0 |
1.0-10.0 |
1.0-10.0 |
|
|
移动架开档行距 |
最大间距mm |
700 |
S850 |
<1100 |
<1200 |
S1400 |
51500 |
S1550 |
S2350 |
S2500 |
|
最小间距mm |
2200 |
2250 |
2280 |
≥350 |
2450 |
2450 |
2550 |
≥550 |
2550 |
|
|
装夹机构 |
轴向行程mm |
≤60 |
≤70 |
≤85 |
≤105 |
≤105 |
≤105 |
≤105 |
≤105 |
s135 |
|
径向行程mm |
120 |
s160 |
200 |
240 |
S250 |
s230 |
S250 |
S360 |
375 |
|
|
液压系统工作压力 |
调压范围MPa |
0-63 |
0-6.3 |
0-63 |
0-6.3 |
0-63 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
|
流量L/min |
16 |
16 |
16 |
25 |
25 |
25 |
40 |
40 |
40 |
|
|
高压（增压）MPa |
3.0-31.5 |
3.0-31,5 |
3.0-31.5 |
3.0-31.5 |
3.0-31.5 |
3.0-31,5 |
3.0-31.5 |
3.0-31.5 |
3.0-31.5 |
|
|
油泵压力MPa |
0-5.0 |
0-5.0 |
0-5.0 |
0-5.0 |
0-5.0 |
0-5.0 |
0-5.0 |
0-5.0 |
0-5.0 |
|
|
电源 |
电压V |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
频率Hz |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
电机 |
功率KW |
2.2 |
2.2 |
2.2 |
3 |
3 |
3 |
5.5 |
5.5 |
5.5 |
|
极数P |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
|
本机外形尺寸 |
L(mm) |
2500 |
2820 |
3120 |
3370 |
3670 |
3880 |
4000 |
5200 |
5350 |
|
B(mm) |
1220 |
1310 |
1510 |
1740 |
1790 |
1740 |
2050 |
2500 |
2800 |
|
|
H(mm) |
1200 |
1300 |
1350 |
1450 |
1500 |
1450 |
1550 |
2150 |
2200 |
|
|
重量 |
kg |
1980 |
2380 |
3000 |
4380 |
4800 |
5500 |
8000 |
12000 |
18000 |

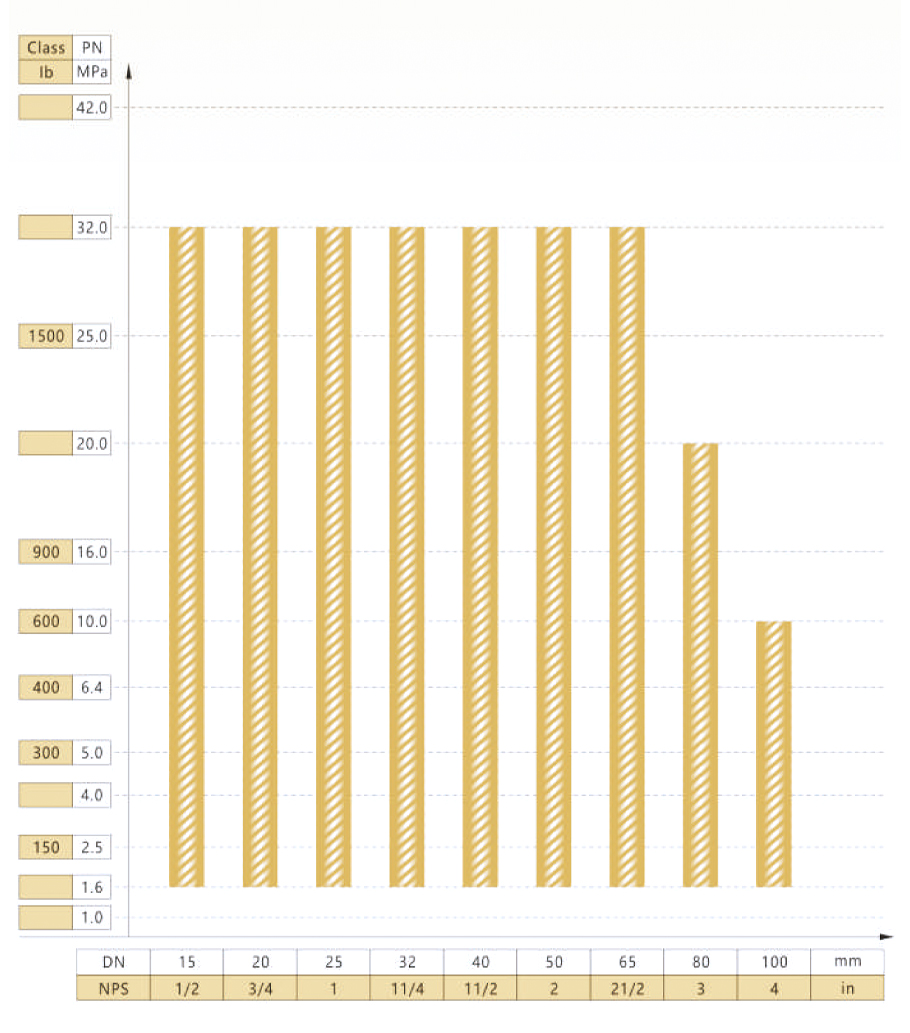

FSJ-B100型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

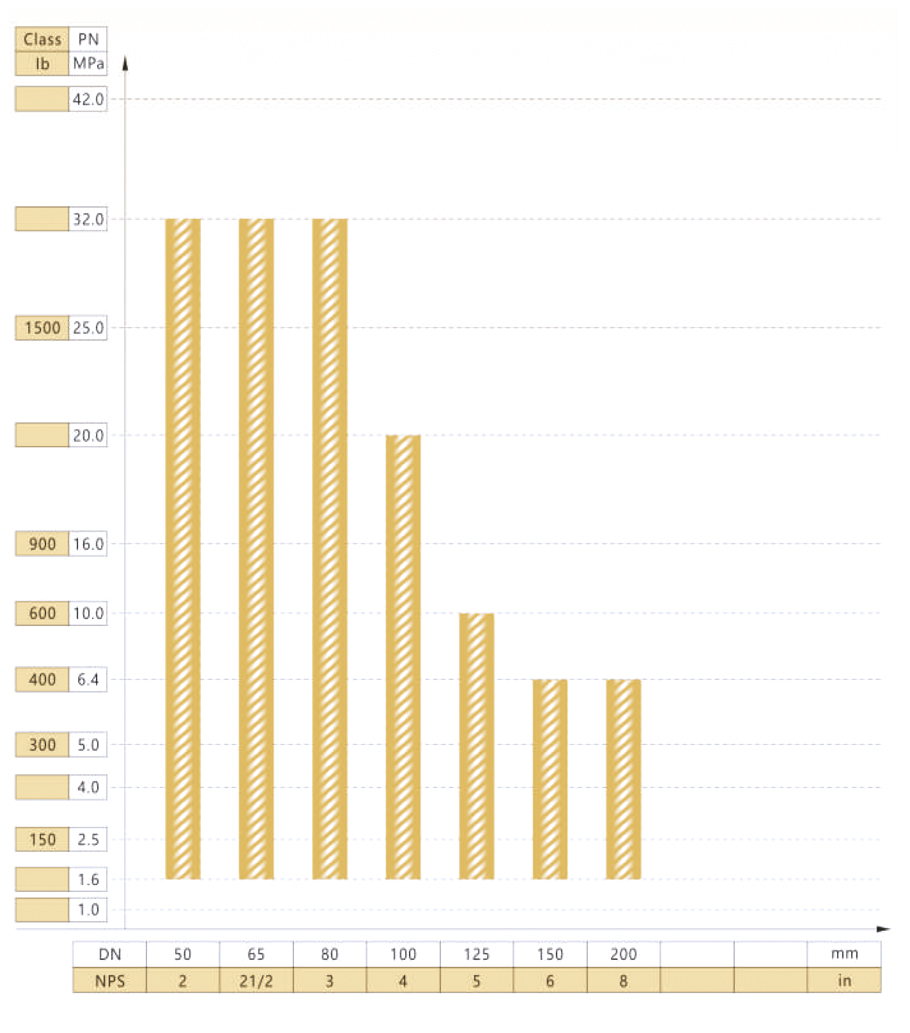

FSJ-B200型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

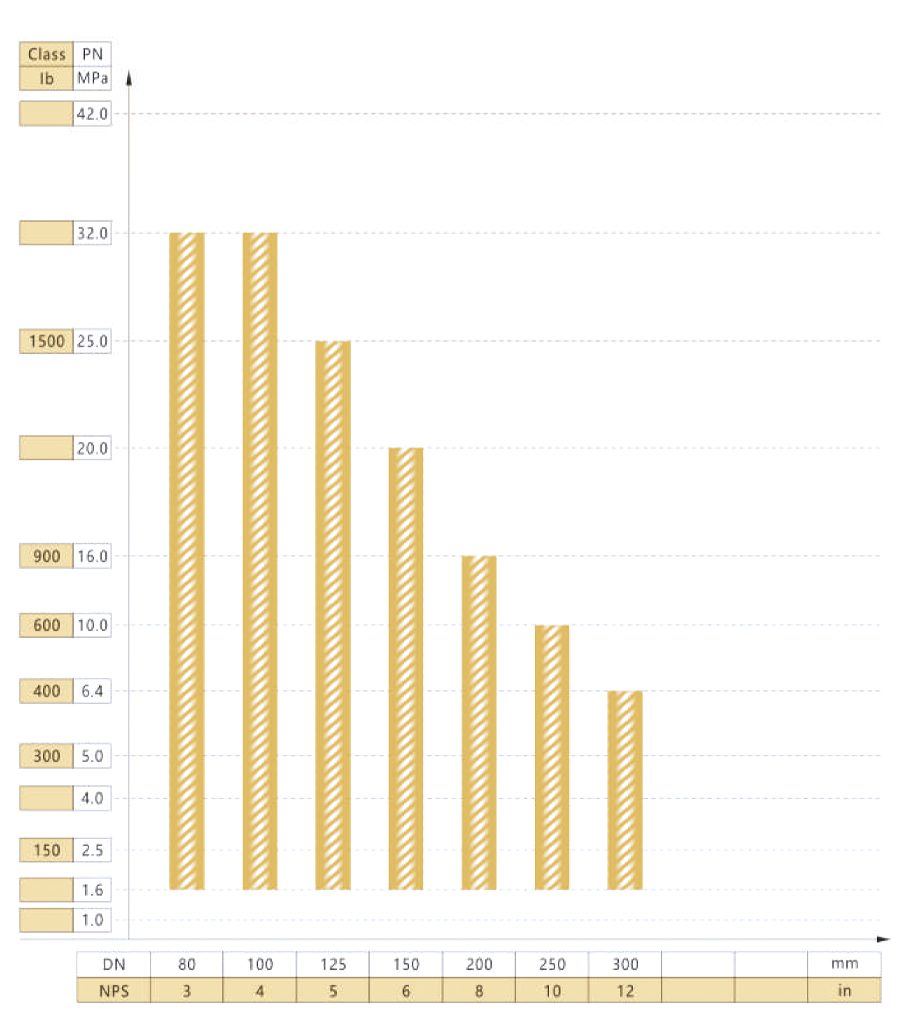

FSJ-B300型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

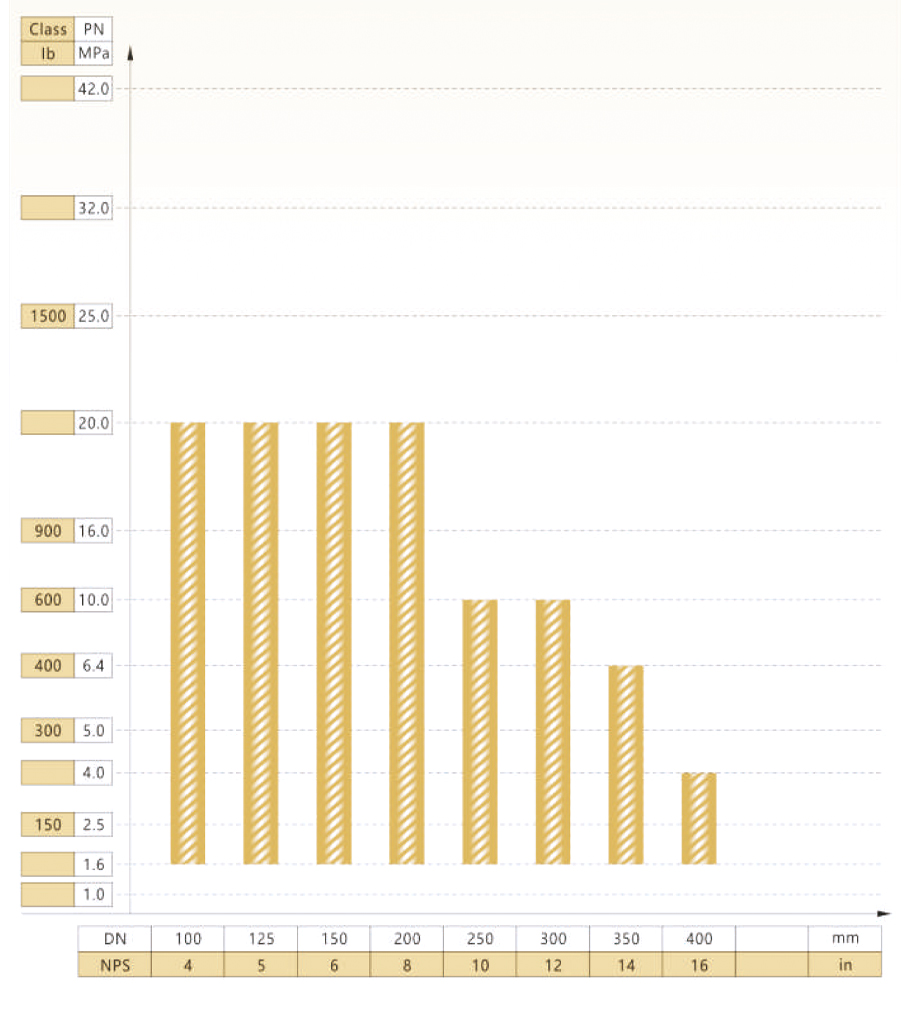

FSJ-B400型（特制型）阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

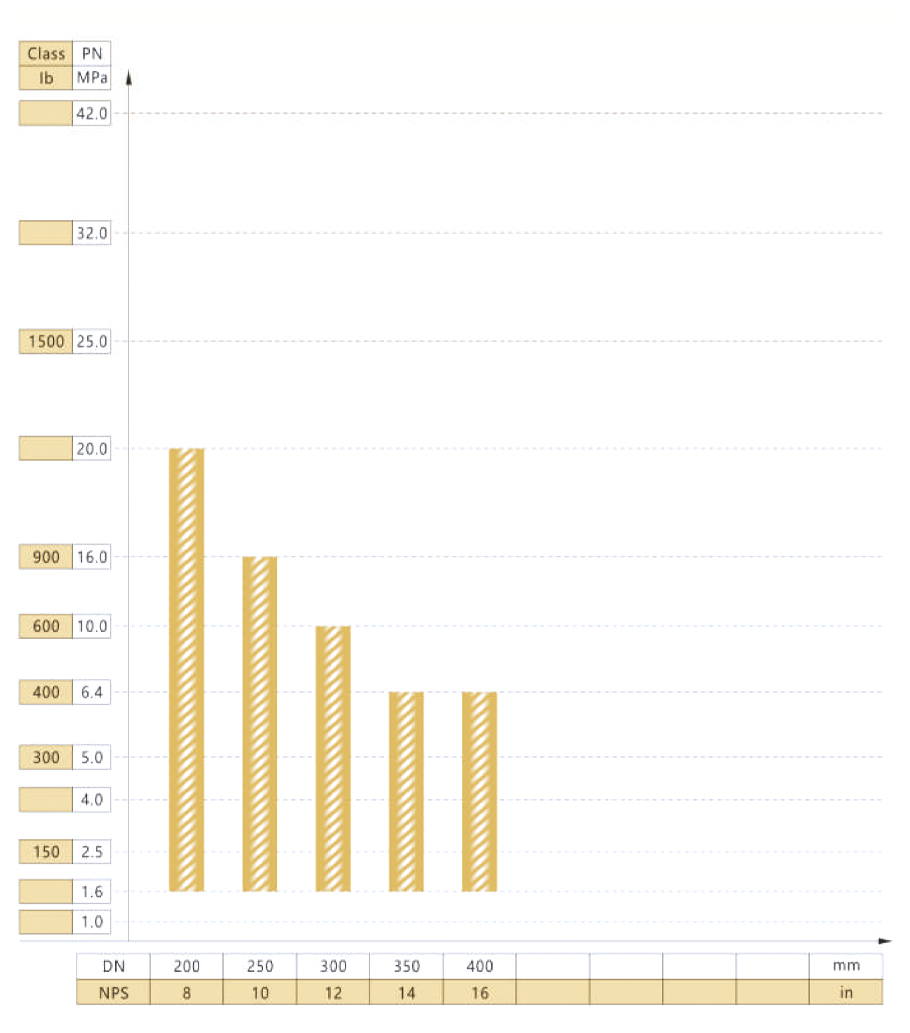

FSJ-B400型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

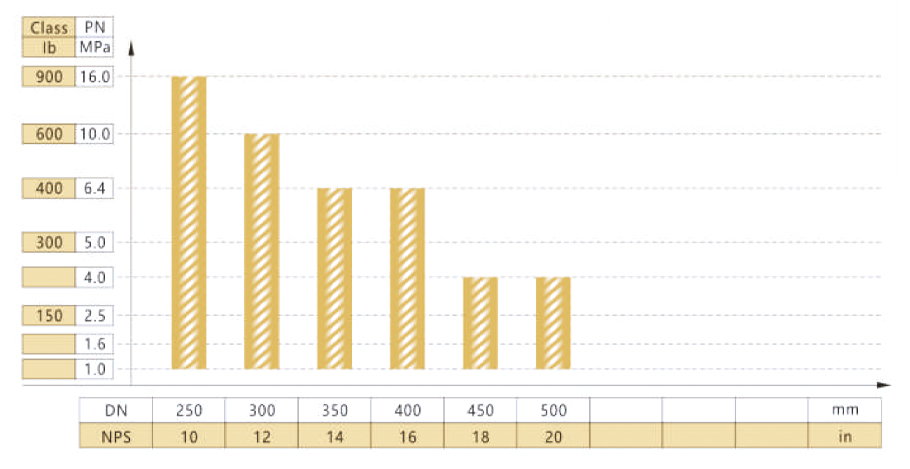

F5J-B500型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

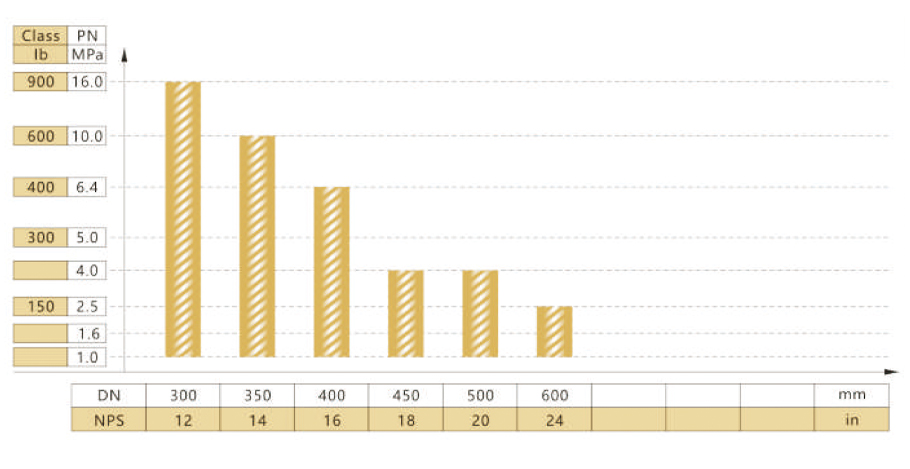

FSJ-B600型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。
FSJ-B800型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。

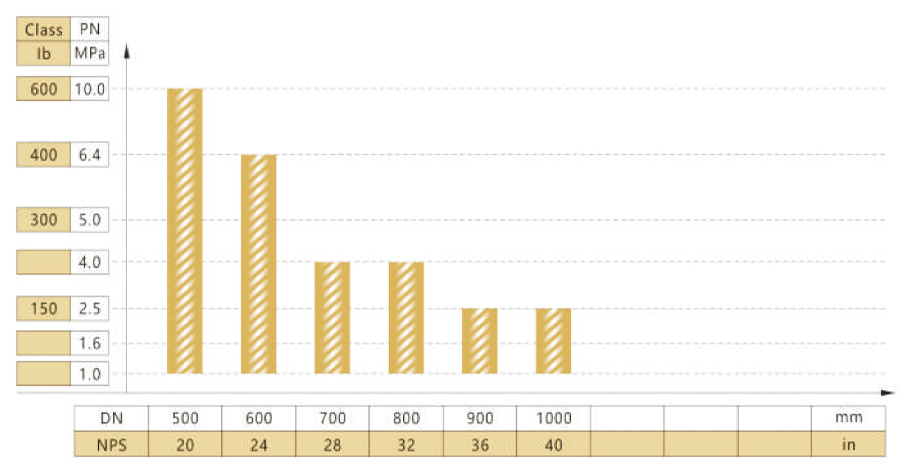

F5J-B1000型阀门公称通径与公称压力试验范围
注：该机在压力参数不能满足用户要求时，请用户提供所需压力参数和技术要求，我们另行为您设计制造。
